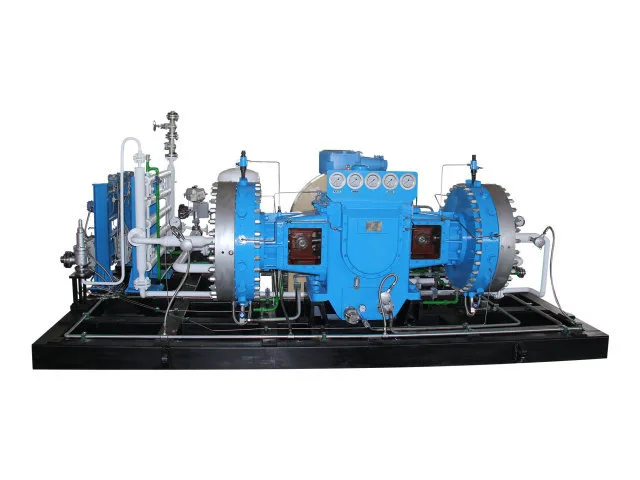

คอมเพรสเซอร์ไดอะแฟรม GD4

ต่างจากระบบอัดแบบทั่วไปที่ก๊าซอาจทำงานใกล้กับส่วนประกอบทางกลที่มีการหล่อลื่น คอมเพรสเซอร์ไดอะแฟรม GD4 ใช้แรงดันไฮดรอลิกเพื่อขับเคลื่อนไดอะแฟรม ในขณะเดียวกันก็เก็บตัวกลางที่ถูกบีบอัดไว้ในห้องแก๊สที่ปิดสนิทซึ่งเกิดจากไดอะแฟรมและฝาสูบ โครงสร้างนี้ทำให้ GD4 เหมาะสำหรับการใช้งานที่ต้องพิจารณาการปนเปื้อนของก๊าซ การควบคุมการรั่วไหล และความเข้ากันได้ปานกลางในระหว่างการเลือกอุปกรณ์ Jinding กำหนดค่าคอมเพรสเซอร์แต่ละตัวตามความดันและอุณหภูมิขาเข้า ความดันไอเสียที่ต้องการ อัตราการไหลตามปริมาตร องค์ประกอบของก๊าซ และข้อกำหนดการปฏิบัติงานเฉพาะ มอบโซลูชันที่มุ่งเน้นการใช้งานมากขึ้นสำหรับโครงการอัดก๊าซอุตสาหกรรม

หลักการทำงาน

คอมเพรสเซอร์ไดอะแฟรม GD4 ใช้ระบบกลไกและไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์เพื่อสร้างการเคลื่อนไหวที่จำเป็นสำหรับการบีบอัดแก๊ส

ในระหว่างการทำงาน มอเตอร์ไฟฟ้าจะขับเคลื่อนเพลาข้อเหวี่ยงผ่านระบบรอก เพลาข้อเหวี่ยงถ่ายโอนการเคลื่อนไหวผ่านก้านสูบ ทำให้ลูกสูบภายในกระบอกสูบน้ำมันเคลื่อนที่เป็นการเคลื่อนที่เชิงเส้น ขณะที่ลูกสูบเคลื่อนที่ น้ำมันไฮดรอลิกจะถูกแทนที่และถ่ายเทแรงดันไปยังไดอะแฟรม

จากนั้นไดอะแฟรมจะเคลื่อนที่ไปมาระหว่างด้านแก๊สและด้านน้ำมันไฮดรอลิก ภายใต้การทำงานของวาล์วดูดและปล่อย ไดอะแฟรมแต่ละรอบจะทำให้กระบวนการไอดี การบีบอัด และการปล่อยก๊าซเสร็จสมบูรณ์

ในระหว่างจังหวะการดูด การเคลื่อนที่ของไดอะแฟรมจะเพิ่มปริมาตรของห้องแก๊ส ทำให้ตัวกลางที่ถูกบีบอัดสามารถผ่านเข้าไปในวาล์วไอดีได้ เมื่อไดอะแฟรมเคลื่อนที่ในทิศทางตรงกันข้าม ปริมาตรห้องเพาะเลี้ยงจะลดลงและแรงดันแก๊สจะเพิ่มขึ้น เมื่อความดันถึงสภาวะการระบายที่ต้องการ วาล์วไอเสียจะเปิดขึ้นและก๊าซอัดจะถูกระบายออก

ระบบไฮดรอลิกยังมีฟังก์ชันชดเชยน้ำมันด้วย ในระหว่างการทำงานปกติ น้ำมันจำนวนเล็กน้อยอาจไหลกลับจากถังน้ำมันไปยังถังน้ำมันผ่านช่องว่างภายในระหว่างส่วนประกอบที่เคลื่อนไหว ปั๊มน้ำมันชดเชยจะเติมน้ำมันไฮดรอลิกที่จำเป็นสำหรับการเคลื่อนที่ของไดอะแฟรมในระหว่างกระบวนการดูด

ปริมาตรน้ำมันที่ให้มานั้นมากกว่าปริมาณที่สูญเสียไปจากการรั่วไหลภายในปกติเล็กน้อย จากนั้นน้ำมันส่วนเกินจะถูกส่งกลับผ่านระบบควบคุมแรงดัน ซึ่งช่วยรักษาสภาพไฮดรอลิกที่จำเป็นระหว่างการทำงานของคอมเพรสเซอร์

อุตสาหกรรมที่เหมาะสมและลูกค้า

การรับรองและการประกันคุณภาพ

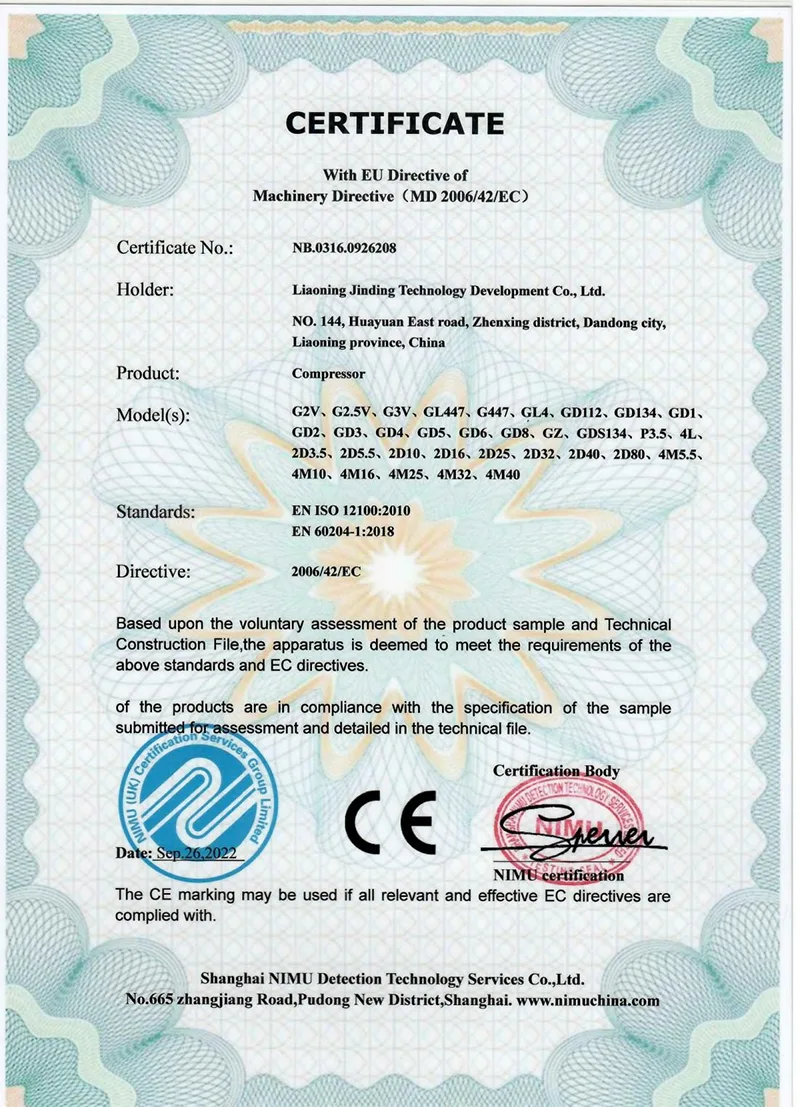

การรับรองซีอี

คอมเพรสเซอร์ไดอะแฟรม GD4 มาพร้อมกับข้อพิจารณาด้านการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์สำหรับตลาดต่างประเทศ การรับรอง CE เป็นส่วนหนึ่งของระบบการรับรองและการรับรองของ Jinding สำหรับผลิตภัณฑ์และโครงการที่ต้องการเอกสารการเข้าถึงตลาดที่เกี่ยวข้อง

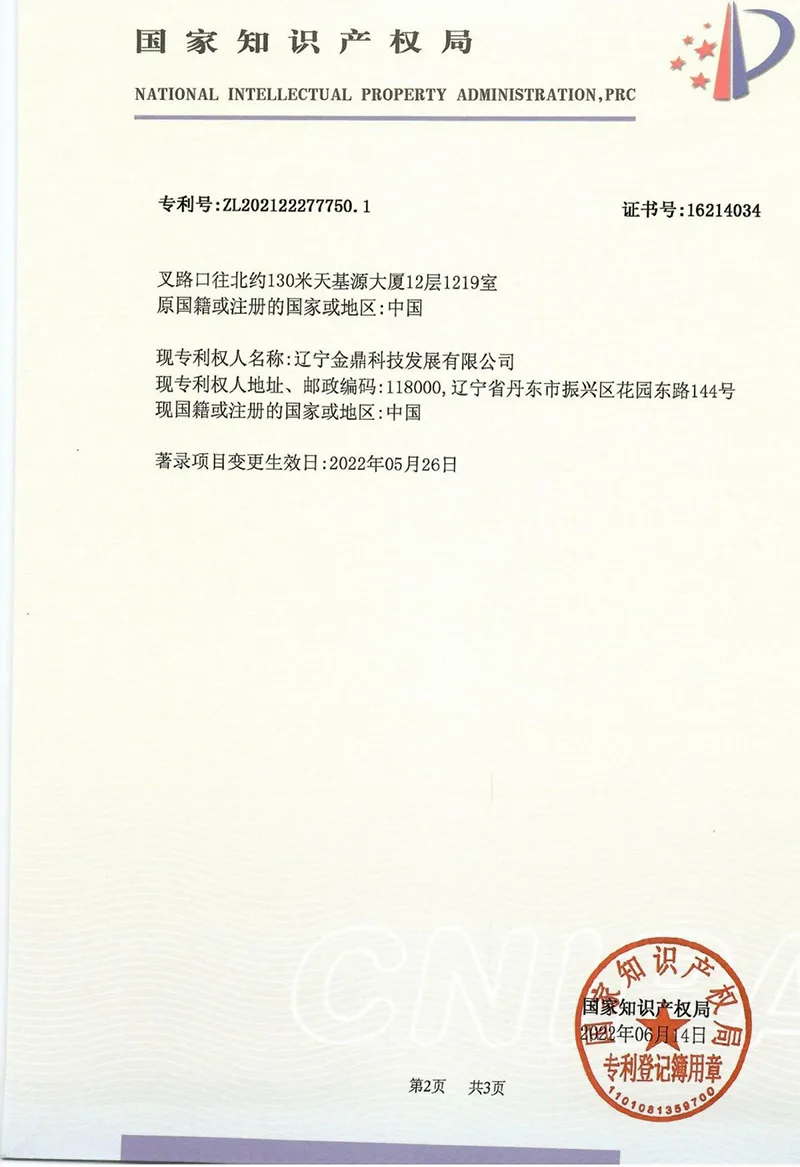

เทคโนโลยีที่จดสิทธิบัตร

Jinding ได้พัฒนาเทคโนโลยีคอมเพรสเซอร์และอุปกรณ์ที่ได้รับการสนับสนุนจากความสำเร็จทางเทคนิคที่ได้รับการจดสิทธิบัตร การพัฒนาผลิตภัณฑ์อย่างต่อเนื่องและประสบการณ์ด้านวิศวกรรมมีส่วนช่วยในการออกแบบและผลิตอุปกรณ์อัดไดอะแฟรมสำหรับการใช้งานก๊าซอุตสาหกรรมต่างๆ

การพัฒนาด้านเทคนิคบูรณาการเข้ากับข้อกำหนดในการผลิตอุปกรณ์และโครงการ ช่วยให้สามารถพัฒนาการกำหนดค่าคอมเพรสเซอร์ตามสภาพการทำงานจริง แทนที่จะอาศัยเฉพาะข้อกำหนดมาตรฐานเท่านั้น

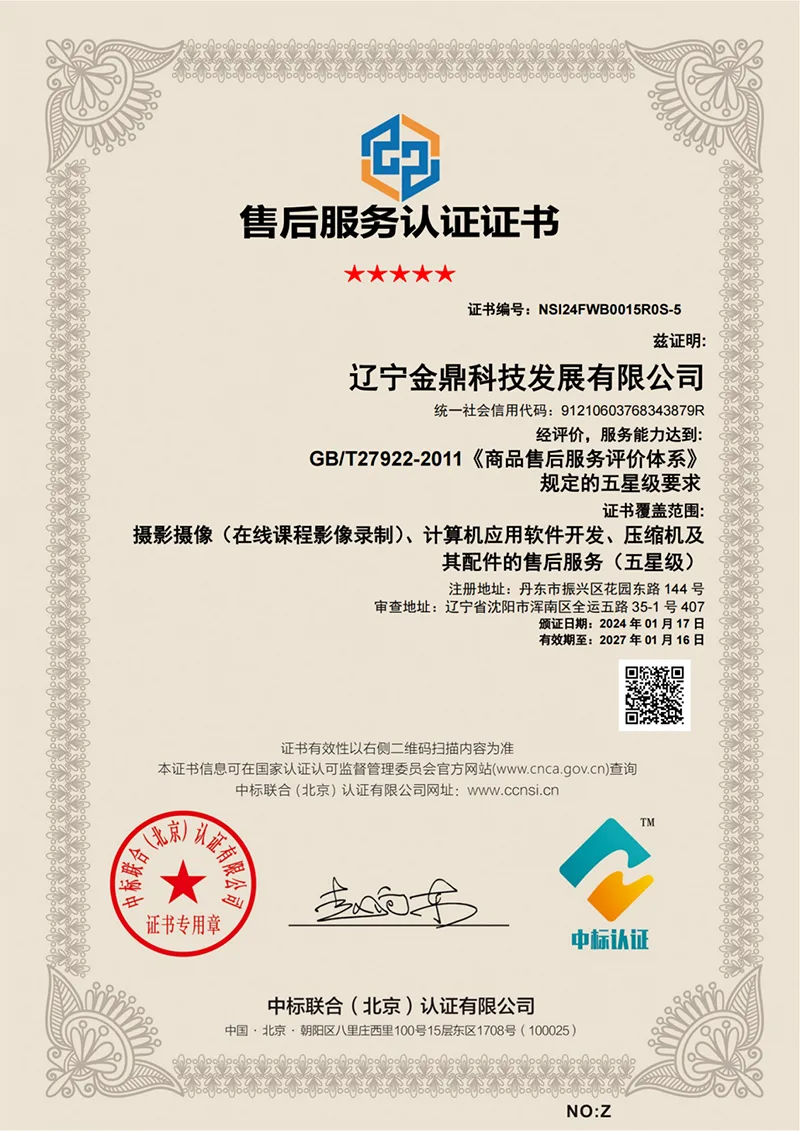

การรับรองบริการหลังการขายระดับห้าดาว

Jinding ได้รับการรับรองบริการหลังการขายระดับห้าดาว ซึ่งสะท้อนถึงระบบการบริการที่จัดตั้งขึ้นสำหรับลูกค้าอุปกรณ์อุตสาหกรรม

การสนับสนุนด้านเทคนิคอาจรวมถึงการเลือกอุปกรณ์ การให้คำปรึกษาด้านวิศวกรรม คำแนะนำในการติดตั้งและทดสอบการใช้งาน การฝึกอบรมการดำเนินงานและการบำรุงรักษา การสนับสนุนระยะไกล บริการทางเทคนิคนอกสถานที่ การตรวจสอบ การบำรุงรักษา การซ่อมแซม และการสนับสนุนชิ้นส่วนอะไหล่ตามข้อกำหนดของโครงการและบริการ

สำหรับผู้ซื้อในอุตสาหกรรม การจัดหาคอมเพรสเซอร์ไม่ได้เกี่ยวกับตัวอุปกรณ์เท่านั้น การสนับสนุนทางเทคนิคตลอดการติดตั้งและการดำเนินงานอาจส่งผลต่อประสิทธิภาพของโครงการในระยะยาว Jinding ให้การสนับสนุนการบริการตลอดวงจรชีวิตอุปกรณ์ตามผลิตภัณฑ์และข้อกำหนดสัญญาที่เกี่ยวข้อง

คำถามที่พบบ่อย

คอมเพรสเซอร์ไดอะแฟรม GD4 สามารถอัดก๊าซอะไรได้บ้าง

ซีรี่ส์ GD4 สามารถกำหนดค่าสำหรับก๊าซที่มีความบริสุทธิ์สูง ก๊าซเฉื่อย ก๊าซไวไฟและระเบิดได้ ก๊าซพิษ และก๊าซพิเศษอื่นๆ ความเหมาะสมของการกำหนดค่าคอมเพรสเซอร์เฉพาะนั้นขึ้นอยู่กับคุณสมบัติของตัวกลางที่ถูกบีบอัดและสภาพการทำงาน

น้ำมันหล่อลื่นสัมผัสกับก๊าซอัดหรือไม่?

ไม่มีการสัมผัสโดยตรงระหว่างก๊าซในกระบวนการและระบบน้ำมันไฮดรอลิกภายในห้องอัด ไดอะแฟรมแยกสื่อที่ถูกบีบอัดออกจากด้านน้ำมันของคอมเพรสเซอร์

ข้อมูลใดบ้างที่จำเป็นก่อนเลือกไดอะแฟรมคอมเพรสเซอร์

ลูกค้าควรจัดเตรียมตัวกลางที่ถูกบีบอัด ความดันขาเข้า อุณหภูมิขาเข้า ความดันทางออกที่ต้องการ และอัตราการไหลตามปริมาตรที่ต้องการ สำหรับก๊าซพิเศษ ควรจัดเตรียมข้อมูลเกี่ยวกับองค์ประกอบของก๊าซและคุณสมบัติทางกายภาพและเคมีที่เกี่ยวข้องด้วย

GD4 ทำงานอย่างไร?

มอเตอร์ขับเคลื่อนระบบเพลาข้อเหวี่ยงและลูกสูบซึ่งสร้างแรงดันไฮดรอลิกภายในกระบอกสูบน้ำมัน แรงดันไฮดรอลิกจะเคลื่อนไดอะแฟรมไปมา ส่งผลให้ปริมาณก๊าซเข้า การบีบอัด และการปล่อยก๊าซซ้ำผ่านวาล์วดูดและไอเสีย

GD4 Series ใช้วิธีการระบายความร้อนแบบใด

วิธีการทำความเย็นมาตรฐานที่ระบุไว้สำหรับการกำหนดค่านี้คือการหมุนเวียนน้ำหล่อเย็น การจัดเตรียมการทำความเย็นขั้นสุดท้ายควรได้รับการยืนยันตามข้อกำหนดของคอมเพรสเซอร์และโครงการที่เลือก

แรงดันใช้งานมาตรฐานคือเท่าไร?

แรงดันไฟฟ้าทำงานที่ระบุคือ 380V ข้อกำหนดด้านไฟฟ้าสามารถยืนยันได้ในระหว่างการเลือกทางเทคนิคสำหรับโครงการที่มีเงื่อนไขการติดตั้งต่างกัน

คอมเพรสเซอร์ไดอะแฟรม GD4 เหมาะสำหรับก๊าซพิษหรือก๊าซไวไฟหรือไม่

ซีรีส์ GD4 สามารถกำหนดค่าสำหรับก๊าซไวไฟ ระเบิด เป็นพิษ และก๊าซพิเศษอื่นๆ ได้ อย่างไรก็ตาม ควรจัดเตรียมสื่อที่ถูกบีบอัดและคุณสมบัติของสื่อนั้นก่อนการเลือกอุปกรณ์ เพื่อให้สามารถประเมินการกำหนดค่าของคอมเพรสเซอร์สำหรับการใช้งานที่ต้องการได้
