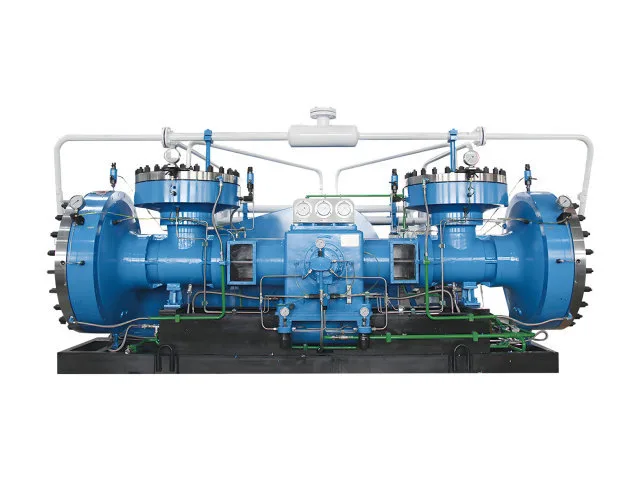

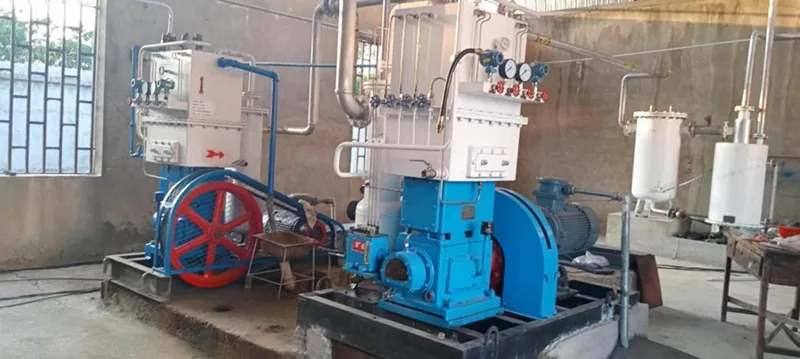

การแยกแก๊สถือเป็นข้อพิจารณาที่สำคัญเมื่อบีบอัดก๊าซที่มีความบริสุทธิ์สูงหรือก๊าซพิเศษ ใน D Membrane Compressor ไดอะแฟรมจะแยกก๊าซในกระบวนการออกจากด้านไฮดรอลิกและด้านหล่อลื่นของคอมเพรสเซอร์ การบีบอัดแก๊สเกิดขึ้นผ่านการเคลื่อนที่ของไดอะแฟรมแทนที่จะผ่านการสัมผัสลูกสูบกับห้องแก๊สโดยตรง ซึ่งช่วยป้องกันการสัมผัสโดยตรงระหว่างก๊าซในกระบวนการและน้ำมันหล่อลื่น
คุณสมบัติทางโครงสร้างหลักของคอมเพรสเซอร์แบบเมมเบรนคือการแยกระหว่างก๊าซอัดและระบบขับเคลื่อนไฮดรอลิก
ในคอมเพรสเซอร์แบบลูกสูบทั่วไป ลูกสูบจะทำงานโดยตรงภายในถังแก๊ส คอมเพรสเซอร์แบบเมมเบรนมีแนวทางที่แตกต่างออกไป ไดอะแฟรมเป็นตัวกั้นระหว่างห้องแก๊สและด้านไฮดรอลิก ไดอะแฟรมจะเคลื่อนที่ภายใต้ระบบขับเคลื่อนไฮดรอลิกและถ่ายโอนการเคลื่อนที่ของแรงอัดไปยังแก๊สโดยไม่ต้องมีการสัมผัสโดยตรงระหว่างแก๊สในกระบวนการและระบบหล่อลื่น
การจัดเรียงนี้มีความเกี่ยวข้องอย่างยิ่งเมื่อจำเป็นต้องแยกก๊าซที่ถูกบีบอัดออกจากระบบน้ำมันหรือไฮดรอลิก
คอมเพรสเซอร์เมมเบรน D ใช้การจัดเรียงการบีบอัดแบบสองขั้นตอน แทนที่จะใช้การเพิ่มความดันทั้งหมดในขั้นตอนการบีบอัดเดียว ก๊าซจะผ่านขั้นตอนการบีบอัดสองขั้นตอน การจัดเรียงนี้ทำให้รุ่นที่มีอยู่สามารถครอบคลุมความดันทางเข้า ความดันทางออก และการไหลของก๊าซที่แตกต่างกัน
|
แบบอย่าง |
แรงดันขาเข้า เมกะปาสคาล(G) |
ทางออก ความดัน เมกะปาสคาล(G) |
ที่กำหนด ปริมาตร อัตราการไหล (นิวตันเมตร/ชม.) |
พลัง (กิโลวัตต์) |
ความเร็ว (รอบ/นาที) |
มิติ ยาว * กว้าง * สูง (มม.) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5,000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
บรรยากาศ ความดัน |
1.5 |
180 |
45 |
420 |
5,000*3450*2500 |
|
GD-667/1.25-6 |
0.125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0.15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0.5-18.5 |
0.05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
บรรยากาศ ความดัน |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
บรรยากาศ ความดัน |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
บรรยากาศ ความดัน |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
คอมเพรสเซอร์ D Membrane สามารถกำหนดค่าสำหรับก๊าซอุตสาหกรรมและก๊าซพิเศษได้หลายประเภท：
ก๊าซที่มีความบริสุทธิ์สูง
ก๊าซเฉื่อย
ก๊าซไวไฟและระเบิดได้
ก๊าซพิษ
ก๊าซพิเศษอื่นๆ
ได้รับการออกแบบมาเพื่อบีบอัดก๊าซที่มีความบริสุทธิ์สูง เฉื่อย ไวไฟ ระเบิด เป็นพิษ และก๊าซพิเศษอื่นๆ ตามอัตราการไหลและความต้องการแรงดันที่แตกต่างกัน
ไดอะแฟรมแยกห้องก๊าซในกระบวนการออกจากระบบไฮดรอลิกและระบบหล่อลื่น ซึ่งช่วยลดความเสี่ยงของการสัมผัสโดยตรงระหว่างก๊าซและน้ำมันหล่อลื่น
ก๊าซในกระบวนการถูกแยกออกจากด้านไฮดรอลิกและด้านหล่อลื่นด้วยไดอะแฟรม ดังนั้น อุปกรณ์จึงอธิบายได้แม่นยำกว่าว่าใช้การบีบอัดแก๊สที่แยกจากไดอะแฟรม แทนที่จะจัดประเภทเครื่องจักรทั้งหมดเป็นแบบไร้น้ำมัน
การกำหนดค่า D Series ที่ระบุใช้การจัดเรียงการบีบอัดแบบสองขั้นตอน
รุ่นที่ระบุไว้ครอบคลุมอัตราการไหลปกติตั้งแต่ 10 ถึง 2,710 Nm³/h
รุ่นที่เลือกในช่วงที่ระบุไว้มีแรงดันทางออกสูงสุด 22 MPa(G)
ใช่. การกำหนดค่าทางเทคนิคที่ระบุใช้ระบบระบายความร้อนด้วยน้ำหมุนเวียน
