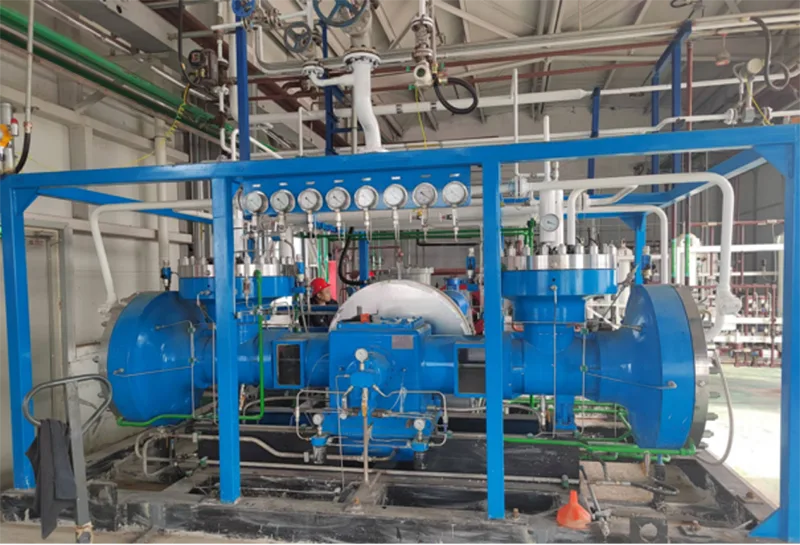

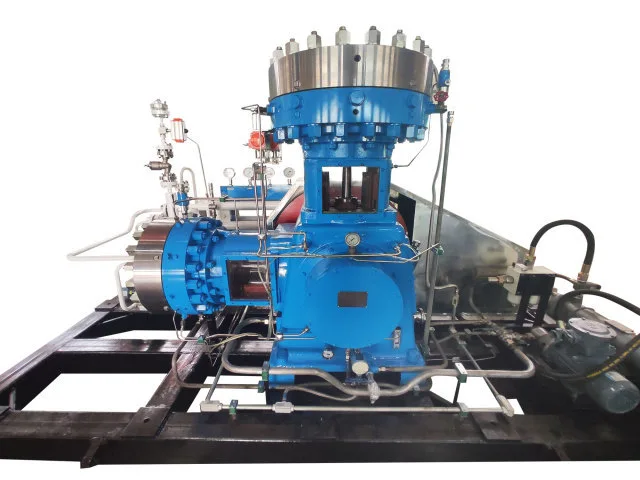

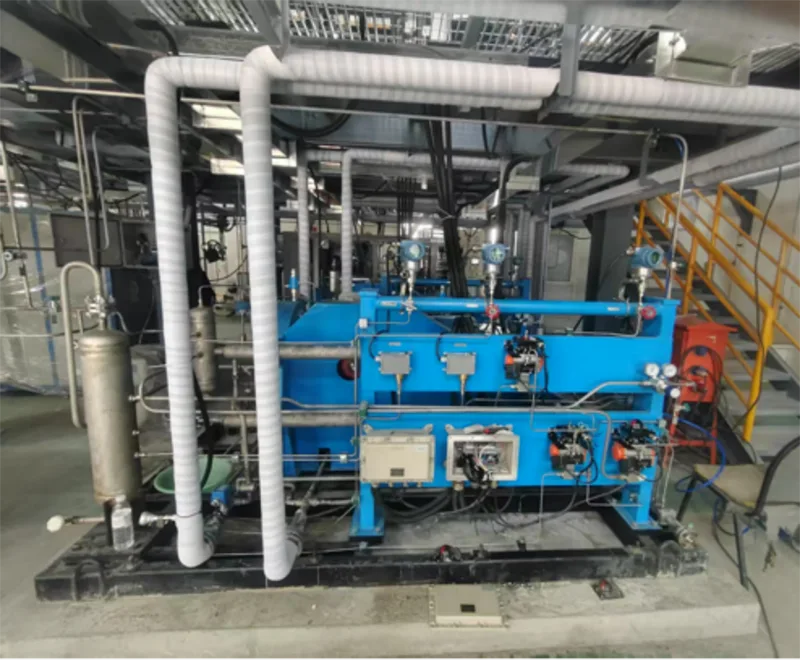

GL4 ไดอะแฟรมคอมเพรสเซอร์

คอมเพรสเซอร์ไดอะแฟรม GL4 ผสมผสานรูปแบบกลไกรูปตัว L เข้ากับเทคโนโลยีการแยกก๊าซไดอะแฟรม กลไกข้อเหวี่ยงที่ขับเคลื่อนด้วยมอเตอร์จะถ่ายเทแรงดันไฮดรอลิกไปยังไดอะแฟรม ทำให้สามารถอัดก๊าซภายในห้องที่ปิดสนิทโดยไม่ต้องสัมผัสกับน้ำมันหล่อลื่นโดยตรง เมื่อเปรียบเทียบกับการจัดเรียงการบีบอัดแบบลูกสูบทั่วไป รูปแบบรูปตัว L ให้ความสมดุลของกำลังที่ดีขึ้นและการทำงานที่ราบรื่นยิ่งขึ้น ทำให้คอมเพรสเซอร์เหมาะสำหรับการบีบอัดก๊าซอุตสาหกรรมอย่างต่อเนื่อง ซึ่งความเสถียรในการทำงานและความสะอาดของก๊าซเป็นสิ่งสำคัญ

โครงสร้างรูปตัว L เพื่อการบีบอัดที่มั่นคง

ลักษณะทางโครงสร้างหลักของคอมเพรสเซอร์ไดอะแฟรม GL4 คือการจัดเรียงกระบอกสูบรูปตัว L การกำหนดค่านี้รวมลักษณะการทำงานของโครงสร้างแนวตั้งและแนวนอนเข้าด้วยกัน และช่วยเพิ่มความสมดุลทางกลระหว่างการทำงานแบบลูกสูบ

สำหรับผู้ใช้ในภาคอุตสาหกรรม คอมเพรสเซอร์ถูกสร้างขึ้นมาเพื่อรองรับความต้องการด้านแรงดันและการไหลมากกว่า การเคลื่อนไหวที่มั่นคง การโหลดเชิงกลที่สมดุล และการทำงานที่ราบรื่นยิ่งขึ้น ยังได้รับการพิจารณาเมื่อเลือกซีรีส์ GL4 สำหรับระบบอัดแก๊ส

การออกแบบการบีบอัดสองขั้นตอน

ซีรีส์ GL4 ใช้โครงสร้างการบีบอัดแบบสองขั้นตอน ก๊าซจะถูกบีบอัดอย่างต่อเนื่องแทนที่จะเพิ่มความดันเต็มจนเสร็จสิ้นในขั้นตอนการบีบอัดเพียงครั้งเดียว

ข้อตกลงนี้สนับสนุนการใช้งานที่ต้องพิจารณาความต้องการแรงดันและคุณลักษณะของก๊าซร่วมกัน การกำหนดค่าขั้นสุดท้ายสามารถเลือกได้ตามแรงดันในการดูด แรงดันจ่าย การไหลตามปริมาตรที่ต้องการ ตัวกลางของก๊าซ และสภาวะการทำงาน

GL4 ทำงานอย่างไร

มอเตอร์ไฟฟ้าขับเคลื่อนเพลาข้อเหวี่ยงผ่านระบบส่งกำลัง เพลาข้อเหวี่ยงจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบลูกสูบภายในกระบอกสูบน้ำมันไฮดรอลิก

ขณะที่ลูกสูบเคลื่อนที่ น้ำมันไฮดรอลิกจะถ่ายเทแรงดันไปยังไดอะแฟรม ส่งผลให้ลูกสูบเคลื่อนที่ไปมา การเคลื่อนไหวของไดอะแฟรมจะเปลี่ยนปริมาตรของห้องแก๊ส ในระหว่างจังหวะการดูด ก๊าซจะไหลผ่านวาล์วทางเข้า ในระหว่างจังหวะการอัด ปริมาตรห้องจะลดลงและแรงดันแก๊สจะเพิ่มขึ้น เมื่อถึงแรงดันที่ต้องการแล้ว วาล์วระบายจะเปิดขึ้นและก๊าซอัดจะออกจากห้องเพาะเลี้ยง

ระบบน้ำมันชดเชยจะรักษาปริมาณน้ำมันไฮดรอลิกที่ต้องการระหว่างการทำงาน น้ำมันส่วนเกินจะถูกควบคุมและส่งกลับผ่านระบบควบคุมแรงดัน ทำให้ไดอะแฟรมทำงานกับฝาสูบได้ตามต้องการในระหว่างรอบการบีบอัด

ห้องอัดแก๊สไร้น้ำมัน

ก๊าซอัดจะถูกแยกออกจากน้ำมันไฮดรอลิกทางกายภาพด้วยไดอะแฟรม

การแยกนี้เป็นหนึ่งในเหตุผลหลักที่ใช้คอมเพรสเซอร์ไดอะแฟรมกับก๊าซที่ไม่สามารถทนต่อการปนเปื้อนจากน้ำมันหล่อลื่นได้ ก๊าซในกระบวนการจะยังคงอยู่ในห้องอัดที่ปิดสนิท และไม่สัมผัสโดยตรงกับส่วนประกอบของระบบขับเคลื่อนที่มีการหล่อลื่น

ห้องทรงกระบอกแบบปิดยังรองรับประสิทธิภาพการปิดผนึกที่เชื่อถือได้ ซึ่งมีความสำคัญอย่างยิ่งเมื่อต้องจัดการกับก๊าซที่มีความบริสุทธิ์สูง ก๊าซพิษ ก๊าซไวไฟ ก๊าซที่มีฤทธิ์กัดกร่อน และสื่อพิเศษอื่นๆ

ก๊าซอัดที่เหมาะสม

คอมเพรสเซอร์ไดอะแฟรม GL4 สามารถกำหนดค่าสำหรับการใช้งานที่เกี่ยวข้องกับ:

· ก๊าซมีความบริสุทธิ์สูง

· ก๊าซเฉื่อย

· ก๊าซไวไฟและระเบิดได้

· ก๊าซพิษและเป็นอันตราย

· ก๊าซที่มีฤทธิ์กัดกร่อน

· ก๊าซที่หายากและมีคุณค่า

· ก๊าซอุตสาหกรรมพิเศษอื่นๆ

การกำหนดค่าการทำงานหลัก

การใช้งานสำหรับระบบแก๊สอุตสาหกรรม

การสนับสนุนทางเทคนิคตั้งแต่การเลือกจนถึงการปฏิบัติงาน

Jinding ให้การสนับสนุนทางเทคนิคตลอดกระบวนการจัดหาอุปกรณ์ รวมถึงการเลือกคอมเพรสเซอร์ การให้คำปรึกษาด้านวิศวกรรม การผลิตอุปกรณ์ การสนับสนุนการติดตั้งและการว่าจ้าง การฝึกอบรมการดำเนินงานและการบำรุงรักษา ความช่วยเหลือทางเทคนิคระยะไกล การบริการนอกสถานที่ การบำรุงรักษาอุปกรณ์ การซ่อมแซม และการจัดหาชิ้นส่วนอะไหล่

สำหรับโครงการอุตสาหกรรมระหว่างประเทศ ทีมงานด้านเทคนิคสามารถสื่อสารกับลูกค้าจากระยะไกลระหว่างการเลือกอุปกรณ์และการใช้งาน

คำถามที่พบบ่อย

อะไรคือความแตกต่างหลักระหว่างคอมเพรสเซอร์ไดอะแฟรม GL4 และคอมเพรสเซอร์ทั่วไป?

ข้อแตกต่างที่สำคัญคือไดอะแฟรมจะแยกก๊าซอัดออกจากระบบขับเคลื่อนไฮดรอลิกที่มีการหล่อลื่น ก๊าซไม่ได้สัมผัสกับน้ำมันหล่อลื่นโดยตรงระหว่างการบีบอัด

เหตุใดซีรีส์ GL4 จึงใช้โครงสร้างรูปตัว L

การจัดเรียงกระบอกสูบรูปตัว L ได้รับการออกแบบมาเพื่อปรับปรุงสมดุลกำลังและความราบรื่นในการทำงานโดยการรวมลักษณะของการจัดเรียงคอมเพรสเซอร์ในแนวตั้งและแนวนอน

GL4 ซีรี่ส์เหมาะสำหรับก๊าซไวไฟหรือก๊าซพิษหรือไม่

สามารถกำหนดค่าสำหรับก๊าซไวไฟ ระเบิด พิษ และก๊าซพิเศษอื่นๆ การกำหนดค่าจริงของคอมเพรสเซอร์ควรพิจารณาตามคุณสมบัติเฉพาะของก๊าซและสภาพการทำงาน

GL4 ซีรี่ส์ใช้ระบบระบายความร้อนด้วยน้ำหรือไม่?

ใช่. วิธีการทำความเย็นแบบมาตรฐานสำหรับซีรี่ส์นี้คือการระบายความร้อนด้วยน้ำแบบหมุนเวียน

Jinding สามารถให้การสนับสนุนด้านเทคนิคหลังคลอดได้หรือไม่?

ใช่. Jinding ให้คำปรึกษาด้านเทคนิค การสนับสนุนระยะไกล ความช่วยเหลือในการบำรุงรักษา การฝึกอบรม บริการทางเทคนิคนอกสถานที่หากจำเป็น การซ่อมแซมอุปกรณ์ และการสนับสนุนด้านอะไหล่
