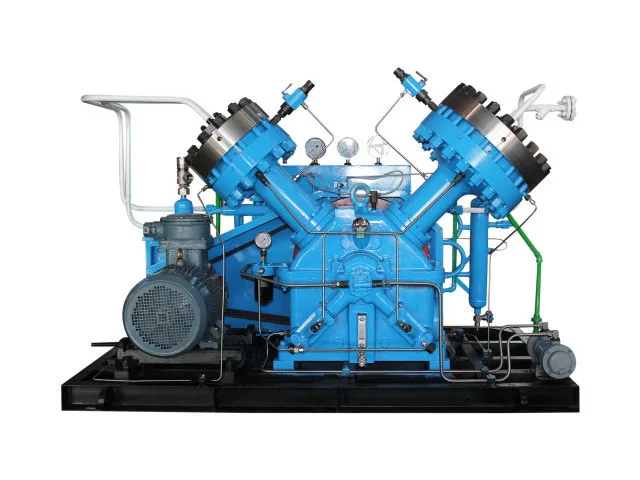

GV2 ไดอะแฟรมคอมเพรสเซอร์

คอมเพรสเซอร์ไดอะแฟรม GV2 ใช้การกำหนดค่าการบีบอัดระดับ 2 เพื่อรองรับแรงดันที่เพิ่มขึ้นในวงกว้างภายในรูปแบบอุปกรณ์ขนาดกะทัดรัด การจัดเรียงโครงสร้างรูปตัว V ช่วยปรับปรุงความสมดุลทางกลระหว่างการทำงาน ช่วยให้คอมเพรสเซอร์คงการเคลื่อนไหวที่ราบรื่นยิ่งขึ้น และลดการสั่นสะเทือน เมื่อเทียบกับการกำหนดค่าแบบลูกสูบที่สมดุลน้อยกว่า

อุปกรณ์นี้เหมาะสำหรับการจัดการก๊าซที่มีความบริสุทธิ์สูง ก๊าซเฉื่อย ก๊าซที่ติดไฟและระเบิดได้ ก๊าซพิษ และก๊าซในกระบวนการพิเศษอื่นๆ การระบายความร้อนด้วยน้ำหมุนเวียนสนับสนุนการจัดการความร้อนในระหว่างการบีบอัด ในขณะที่การกำหนดค่าไฟฟ้า 380V ตรงตามข้อกำหนดด้านพลังงานทั่วไปทางอุตสาหกรรม

หลักการทำงานและการแยกแก๊ส-น้ำมัน

คอมเพรสเซอร์ไดอะแฟรม GV2 ใช้ไดอะแฟรมที่ยืดหยุ่นเพื่อแยกห้องอัดแก๊สออกจากกลไกที่ขับเคลื่อนด้วยน้ำมัน

ในระหว่างการทำงาน มอเตอร์จะขับเคลื่อนเพลาข้อเหวี่ยงและกลไกการเชื่อมต่อ ซึ่งจะถ่ายโอนการเคลื่อนที่ทางกลไปยังระบบไฮดรอลิก การเปลี่ยนแปลงของแรงดันน้ำมันไฮดรอลิกจะเคลื่อนไดอะแฟรมไปมา ทำให้เกิดรอบการดูดและการบีบอัดต่อเนื่องกัน วาล์วทางเข้าและทางออกควบคุมการไหลของก๊าซผ่านห้องเพาะเลี้ยง

ไดอะแฟรมจะสร้างสิ่งกีดขวางทางกายภาพระหว่างก๊าซในกระบวนการและกลไกขับเคลื่อนที่มีการหล่อลื่น ป้องกันการสัมผัสโดยตรงระหว่างก๊าซอัดและน้ำมันหล่อลื่นภายใต้สภาวะการทำงานปกติ การออกแบบนี้ช่วยลดความเสี่ยงของการปนเปื้อนของน้ำมันและทำให้คอมเพรสเซอร์เหมาะสำหรับการใช้งานที่มีความสำคัญต่อความบริสุทธิ์และการกักเก็บก๊าซ ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับคุณสมบัติของก๊าซ ความเข้ากันได้ของวัสดุ และสภาวะการทำงานที่ระบุ

สถานีปั้มน้ำมันอิสระ

คอมเพรสเซอร์ไดอะแฟรม GV2 มีระบบจ่ายน้ำมันอิสระเพื่อรองรับการทำงานของไฮดรอลิกที่มีความเสถียร

สถานีปั๊มน้ำมันจ่ายน้ำมันไฮดรอลิกควบคุมให้กับระบบคอมเพรสเซอร์ ซึ่งช่วยรักษาสภาวะแรงดันที่จำเป็นสำหรับการเคลื่อนที่ของไดอะแฟรม ระบบหล่อลื่นได้รับการออกแบบเพื่อให้แรงดันน้ำมันคงที่และน้ำมันหล่อลื่นที่ระบายความร้อนอย่างต่อเนื่องสำหรับส่วนประกอบทางกลและกระบอกสูบน้ำมัน

น้ำมันส่วนเกินจะถูกควบคุมและส่งคืนผ่านระบบ ซึ่งสนับสนุนการทำงานที่ได้รับการควบคุมตลอดวงจรการอัด

ระบบน้ำมันทำงานแยกจากเส้นทางก๊าซอัด ซึ่งช่วยรักษาการแยกตัวระหว่างตัวกลางในกระบวนการและส่วนประกอบขับเคลื่อนทางกล

ลักษณะการดำเนินงานที่สำคัญ

การบีบอัดก๊าซที่สะอาด

ไดอะแฟรมแยกห้องแก๊สออกจากระบบกลไกหล่อลื่น ช่วยป้องกันการสัมผัสโดยตรงระหว่างก๊าซอัดและน้ำมันหล่อลื่น

การปิดผนึกที่เชื่อถือได้

โครงสร้างห้องแก๊สแบบปิดเหมาะสำหรับการใช้งานในกระบวนการที่เกี่ยวข้องกับก๊าซที่ต้องมีการควบคุมการบรรจุ

สมรรถนะทางกลที่ราบรื่น

การจัดเรียงรูปตัว V ช่วยเพิ่มความสมดุลในการปฏิบัติงานและรองรับการเคลื่อนที่ของคอมเพรสเซอร์อย่างมั่นคง

เค้าโครงระบบที่กะทัดรัด

การกำหนดค่าเชิงโครงสร้างให้ความสมดุลในทางปฏิบัติระหว่างความสามารถในการบีบอัดและขนาดอุปกรณ์

ควบคุมการทำงานของไฮดรอลิก

สถานีปั๊มน้ำมันอิสระรองรับสภาวะแรงดันที่มั่นคงสำหรับระบบขับเคลื่อนไดอะแฟรม

การหมุนเวียนน้ำหล่อเย็น

ระบบทำความเย็นช่วยในการจัดการความร้อนระหว่างการอัดแก๊สและรองรับสภาวะการทำงานที่มั่นคง

การใช้งานทางอุตสาหกรรมทั่วไป

การผลิตก๊าซอุตสาหกรรม

คอมเพรสเซอร์ไดอะแฟรม GV2 สามารถใช้ในระบบก๊าซอุตสาหกรรมซึ่งความบริสุทธิ์ของก๊าซและการบีบอัดที่ควบคุมเป็นสิ่งสำคัญ ห้องอัดที่แยกด้วยไดอะแฟรมช่วยป้องกันการสัมผัสโดยตรงระหว่างก๊าซในกระบวนการและน้ำมันหล่อลื่น

การจัดการก๊าซชนิดพิเศษและมีความบริสุทธิ์สูง

สำหรับก๊าซชนิดพิเศษและการใช้งานก๊าซที่มีความบริสุทธิ์สูง การควบคุมการปนเปื้อนมักเป็นสิ่งสำคัญที่ต้องพิจารณาในการซื้อ ทางเดินก๊าซแบบแยกเดี่ยวทำให้ซีรีส์ GV2 เหมาะสำหรับกระบวนการที่ต้องการการบีบอัดก๊าซที่สะอาดและควบคุม

อุตสาหกรรมเคมีและกระบวนการ

การดำเนินการแปรรูปทางเคมีอาจเกี่ยวข้องกับก๊าซที่มีคุณสมบัติทางกายภาพหรือทางเคมีเป็นพิเศษ ขึ้นอยู่กับสื่อและสภาวะการทำงาน การกำหนดค่าของคอมเพรสเซอร์สามารถประเมินสำหรับความดัน อัตราการไหล และข้อกำหนดด้านความเข้ากันได้ของวัสดุ

การบีบอัดก๊าซไวไฟและอันตราย

การปิดผนึกที่เชื่อถือได้ถือเป็นสิ่งสำคัญอย่างยิ่งเมื่อต้องจัดการกับก๊าซที่ติดไฟ ระเบิดได้ เป็นพิษหรือเป็นอันตราย ห้องอัดไดอะแฟรมแบบปิดมอบโซลูชันที่เหมาะสมสำหรับการใช้งานที่ต้องการการกักเก็บก๊าซแบบควบคุม

ระบบการนำพลังงานและก๊าซกลับมาใช้ใหม่

ซีรีส์ GV2 ยังสามารถรองรับกระบวนการอัดก๊าซในการใช้งานที่เกี่ยวข้องกับพลังงานและระบบการนำก๊าซกลับมาใช้ใหม่ สามารถจับคู่สภาวะการทำงานที่แตกต่างกันได้ตามแรงดันขาเข้า แรงดันทางออก และการไหลที่ต้องการ

การวิจัยและกระบวนการทางอุตสาหกรรมขั้นสูง

ห้องปฏิบัติการ สิ่งอำนวยความสะดวกด้านการวิจัย และโครงการอุตสาหกรรมขั้นสูงอาจต้องใช้อุปกรณ์อัดสำหรับก๊าซหายาก มีค่า หรือก๊าซชนิดพิเศษ หลักการบีบอัดที่สะอาดของคอมเพรสเซอร์ไดอะแฟรมทำให้ซีรีส์ GV2 เป็นตัวเลือกที่เหมาะสมสำหรับการใช้งานที่ต้องรักษาคุณภาพของก๊าซ

คำถามที่พบบ่อย

1. คอมเพรสเซอร์ไดอะแฟรม GV2 สามารถอัดก๊าซอะไรได้บ้าง

ซีรีส์ GV2 สามารถกำหนดค่าสำหรับก๊าซที่มีความบริสุทธิ์สูง ก๊าซเฉื่อย ก๊าซไวไฟและระเบิดได้ ก๊าซพิษ และก๊าซพิเศษอื่นๆ การกำหนดค่าขั้นสุดท้ายขึ้นอยู่กับคุณสมบัติทางกายภาพและเคมีของตัวกลางเฉพาะ

2. น้ำมันหล่อลื่นสัมผัสกับก๊าซอัดหรือไม่?

ไม่มีการสัมผัสโดยตรงเกิดขึ้นระหว่างก๊าซอัดและกลไกการบีบอัดแบบหล่อลื่น ไดอะแฟรมแยกห้องแก๊สออกจากระบบขับเคลื่อนด้วยน้ำมัน

3. เหตุใดซีรีส์ GV2 จึงใช้โครงสร้างรูปตัว V

การจัดเรียงรูปตัว V ช่วยปรับปรุงความสมดุลทางกลระหว่างการทำงานแบบลูกสูบ และสนับสนุนประสิทธิภาพของอุปกรณ์ที่ราบรื่นและมีเสถียรภาพมากขึ้น

4. การบีบอัดแบบสองขั้นตอนหมายถึงอะไร?

คอมเพรสเซอร์จะเพิ่มแรงดันแก๊สผ่านขั้นตอนการบีบอัดสองขั้นตอน แทนที่จะเพิ่มแรงดันทั้งหมดในขั้นตอนเดียว นี่เป็นกระบวนการบีบอัดที่ควบคุมได้มากขึ้นสำหรับสภาพการทำงานที่เหมาะสม

5. ต้องมีข้อมูลอะไรบ้างก่อนสั่งซื้อ?

โปรดระบุความดันขาเข้า อุณหภูมิขาเข้า ความดันไอเสียที่ต้องการ อัตราการไหลตามปริมาตร ตัวกลางอัด และข้อกำหนดการปฏิบัติงานพิเศษใดๆ สำหรับก๊าซพิเศษ ควรจัดเตรียมข้อมูลองค์ประกอบและคุณสมบัติทางกายภาพและเคมีด้วย

6. คอมเพรสเซอร์ไดอะแฟรม GV2 สามารถปรับแต่งได้หรือไม่

ใช่. การเลือกคอมเพรสเซอร์สามารถจับคู่กับตัวกลางก๊าซ ช่วงความดัน ข้อกำหนดการไหล และสภาวะกระบวนการที่เกิดขึ้นจริง การเลือกวัสดุและการกำหนดค่าระบบที่เกี่ยวข้องสามารถประเมินตามการใช้งานได้
