ในการบีบอัดก๊าซแบบพิเศษ ข้อกังวลหลักไม่ได้อยู่ที่แรงดันทางออกที่ต้องการเท่านั้น การปนเปื้อนของก๊าซ การรั่วไหล ความล้าของไดอะแฟรม การสึกหรอของวาล์ว และความเสถียรของระบบไฮดรอลิกสามารถส่งผลโดยตรงต่อการผลิต คอมเพรสเซอร์ไดอะแฟรม GV3 ตอบสนองความต้องการในการใช้งานเหล่านี้ด้วยการแยกไดอะแฟรม ห้องอัดแบบปิด ช่องเมมเบรนที่ได้รับการปรับปรุง และสถานีปั๊มน้ำมันอิสระ โครงสร้างรูปตัว V ยังจัดวางที่กะทัดรัดสำหรับการติดตั้งและบำรุงรักษาทางอุตสาหกรรม
สำหรับก๊าซพิษ ไวไฟ ระเบิดหรือมีฤทธิ์กัดกร่อน การกักเก็บก๊าซอย่างมีประสิทธิภาพถือเป็นข้อพิจารณาที่สำคัญในการเลือกคอมเพรสเซอร์

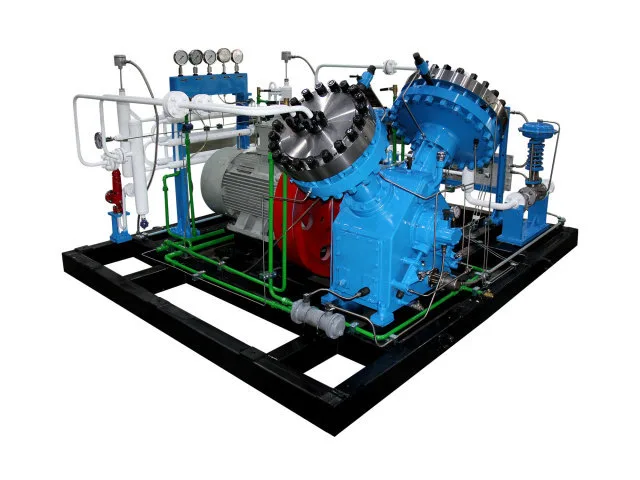

คอมเพรสเซอร์ไดอะแฟรม GV3 ใช้ไดอะแฟรมระหว่างห้องแก๊สและระบบขับเคลื่อนไฮดรอลิก ฝาสูบและไดอะแฟรมสร้างห้องอัด โดยแยกก๊าซในกระบวนการออกจากถังน้ำมันและห้องข้อเหวี่ยงระหว่างการทำงานปกติ
ไดอะแฟรมทำหน้าที่เป็นองค์ประกอบซีลที่เคลื่อนที่ได้ระหว่างด้านแก๊สและไฮดรอลิก การออกแบบนี้ช่วยจำกัดการสัมผัสโดยตรงระหว่างก๊าซในกระบวนการและระบบขับเคลื่อนทางกล การเลือกวัสดุขั้นสุดท้ายและการจัดเตรียมการปิดผนึกจะต้องได้รับการประเมินตามองค์ประกอบของก๊าซ แรงดันใช้งาน อุณหภูมิ และความเข้ากันได้ทางเคมี
GV3 ใช้โปรไฟล์ช่องไดอะแฟรมที่ได้รับการปรับปรุงให้เหมาะสม ซึ่งออกแบบมาเพื่อให้เข้ากับการเคลื่อนที่ไปกลับของไดอะแฟรมและรองรับประสิทธิภาพเชิงปริมาตร รูปทรงของโพรงส่งผลต่อการไหลของก๊าซภายในห้องอัดและสภาพการทำงานของไดอะแฟรม
อายุการใช้งานของไดอะแฟรมและวาล์วแก๊สขึ้นอยู่กับสภาพการทำงานจริง รวมถึงองค์ประกอบของก๊าซ อัตราส่วนแรงดัน อุณหภูมิ ความถี่ในการทำงาน และชั่วโมงการทำงานสะสม การเลือกรุ่นที่ถูกต้อง การทำงานภายในขีดจำกัดที่ระบุ และการบำรุงรักษาตามปกติ มีความสำคัญต่อประสิทธิภาพในระยะยาว
GV3 ใช้การจัดโครงสร้างรูปตัว V ที่มีจุดประสงค์เพื่อให้มีรูปแบบอุปกรณ์ที่กะทัดรัดและการทำงานทางกลที่สมดุล ขนาดโดยรวมและการจัดการเชื่อมต่อควรได้รับการพิจารณาเมื่อรวมคอมเพรสเซอร์เข้ากับระบบแก๊สอุตสาหกรรม
สถานีไฮดรอลิก ส่วนอัดแก๊ส และระบบขับเคลื่อนเชิงกลทำหน้าที่ที่แตกต่างกันภายในอุปกรณ์ การจัดเตรียมนี้จะช่วยจัดกิจกรรมการตรวจสอบและการบำรุงรักษา แม้ว่าข้อกำหนดในการเข้าถึงจะขึ้นอยู่กับการกำหนดค่าเฉพาะก็ตาม
ก่อนการติดตั้ง ให้ยืนยันขนาดอุปกรณ์ ทิศทางท่อ การเชื่อมต่อน้ำหล่อเย็น การจ่ายไฟฟ้า และระยะห่างในการบำรุงรักษา การเข้าถึงการขนส่ง ข้อกำหนดของฐานราก และสภาพการดำเนินงานของไซต์ควรได้รับการตรวจสอบในระหว่างการวางแผนโครงร่าง
มอเตอร์ขับเคลื่อนเพลาข้อเหวี่ยงผ่านกลไกการส่งกำลัง เพลาข้อเหวี่ยงและก้านสูบจะเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบลูกสูบในกระบอกสูบน้ำมัน
แรงดันไฮดรอลิกที่เกิดขึ้นจะถ่ายเทแรงไปยังไดอะแฟรม ส่งผลให้มีการเคลื่อนที่ภายในห้องแก๊ส ในระหว่างจังหวะการดูด ก๊าซจะไหลผ่านวาล์วทางเข้า ในระหว่างจังหวะการอัด ไดอะแฟรมจะลดปริมาตรห้องและเพิ่มแรงดันแก๊ส เมื่อถึงสภาวะการปล่อยที่ต้องการ วาล์วทางออกจะเปิดขึ้นและก๊าซอัดจะออกจากห้องเพาะเลี้ยง
ระบบชดเชยน้ำมันไฮดรอลิกจะรักษาปริมาณน้ำมันที่จำเป็นสำหรับการเคลื่อนที่ของไดอะแฟรมตามการออกแบบอุปกรณ์
มอเตอร์ → เพลาข้อเหวี่ยง → ก้านสูบ → ลูกสูบถังน้ำมัน → น้ำมันไฮดรอลิก → ไดอะแฟรม → การบีบอัดแก๊ส
รายละเอียดการกำหนดค่าต่อไปนี้อธิบายการตั้งค่า GV3 ที่ระบุ ยืนยันพารามิเตอร์สุดท้ายกับรุ่นที่เลือกและเอกสารข้อมูลทางเทคนิคก่อนสั่งซื้อ
การใช้งานทั่วไปประกอบด้วยการอัดก๊าซที่มีความบริสุทธิ์สูง การแปรรูปก๊าซชนิดพิเศษ การนำก๊าซกลับมาใช้ใหม่และการรีไซเคิล ระบบกระบวนการทางเคมี อุปกรณ์ในห้องปฏิบัติการและการวิจัย และระบบก๊าซที่เกี่ยวข้องกับพลังงาน ความเหมาะสมสำหรับก๊าซเฉพาะใดๆ ขึ้นอยู่กับคุณสมบัติของก๊าซ อัตราการไหลที่ต้องการ สภาวะทางเข้า แรงดันปล่อย และโครงร่างที่ได้รับอนุมัติของคอมเพรสเซอร์
สำหรับการเลือกรุ่นและใบเสนอราคา โปรดระบุข้อมูลต่อไปนี้:
รายละเอียดเหล่านี้ช่วยกำหนดโครงร่างที่เหมาะสมโดยพิจารณาจากจุดปฏิบัติงานที่สมบูรณ์ แทนที่จะใช้แรงดันหรืออัตราการไหลเพียงอย่างเดียว
