เครื่องอัดแก๊สจะต้องตรงตามเงื่อนไขทั้งสองด้านของกระบวนการ คอมเพรสเซอร์ไดอะแฟรม GZ3 นำเสนอการผสมผสานระหว่างแรงดันขาเข้า แรงดันทางออก และปริมาณก๊าซที่แตกต่างกัน เพื่อให้สามารถเลือกอุปกรณ์ตามกระบวนการจริง แทนที่จะใช้งานมาตรฐานเดียว กลุ่มผลิตภัณฑ์นี้ประกอบด้วยหน่วยขนาดกะทัดรัดสำหรับปริมาณก๊าซที่ค่อนข้างน้อย เช่นเดียวกับการกำหนดค่าการไหลที่มากขึ้น ในขณะที่หลายรุ่นได้รับการออกแบบเพื่อเพิ่มแรงดันอย่างมาก ทำให้กลุ่มผลิตภัณฑ์ GZ3 ใช้ได้กับการเพิ่มก๊าซ การเพิ่มแรงดัน และการถ่ายโอนก๊าซ ซึ่งความบริสุทธิ์ของก๊าซและการบีบอัดที่ควบคุมเป็นสิ่งสำคัญ
|
แบบอย่าง |
สื่อบีบอัด |
อัตราการไหลตามปริมาตร |
แรงดูด |
แรงดันไอเสีย |
ความเร็ว |
ขนาดโดยรวม |
น้ำหนัก |
มอเตอร์ไฟฟ้า |
|
|
กำลัง (กิโลวัตต์) |
แรงดันไฟฟ้า(V) |
||||||||
|
GZ3-20/13 |
ก๊าซที่มีความบริสุทธิ์สูง ก๊าซเฉื่อย ก๊าซไวไฟและก๊าซระเบิด ก๊าซพิษ และก๊าซพิเศษอื่นๆ |
20 |
1เอทีเอ็ม |
1.3 |
400~430 |
1650×1050×1650 |
1.9 |
7.5 |
➤380 |
|
GZ3-20/16 |
20 |
1เอทีเอ็ม |
1.6 |
11 |
|||||
|
GZ3-25/7 |
25 |
1เอทีเอ็ม |
0.7 |
7.5 |
|||||
|
GZ3-30/12 |
30 |
1เอทีเอ็ม |
1.2 |
11 |
|||||
|
GZ3-40/10 |
40 |
1เอทีเอ็ม |
1 |
11 |
|||||
|
GZ3-45/0.5-10 |
45 |
0.05 |
1 |
15 |
|||||
|
GZ3-85/2-15 |
85 |
0.2 |
1.5 |
15 |
|||||
|
GZ3-110/7-13 |
110 |
0.7 |
1.3 |
11 |
|||||
|
GZ3-140/4-16 |
140 |
0.4 |
1.6 |
15 |
|||||
|
GZ3-240/8-10 |
240 |
0.8 |
1 |
11 |
|||||
|
GZ3-12/36-410 |
12 |
3.6 |
40.2 |
11 |
|||||
|
GZ3-20/13-200 |
20 |
1.3 |
19.6 |
7.5 |
|||||
|
GZ3-25/2-30 |
25 |
0.2 |
3 |
11 |
|||||
|
GZ3-30/12-160 |
30 |
1.2 |
15.7 |
11 |
|||||
|
GZ3-40/6-70 |
40 |
0.6 |
7 |
15 |
|||||
|
GZ3-40/70-450 |
40 |
7 |
44.1 |
18.5 |
|||||
|
GZ3-50/4.5-40 |
50 |
0.45 |
4 |
18.5 |
|||||
|
GZ3-50/16-150 |
50 |
1.6 |
14.7 |
15 |
|||||
|
GZ3-70/10-70 |
70 |
1 |
7 |
15 |
|||||
|
GZ3-90/100-340 |
90 |
9.8 |
33.3 |
22 |
|||||
|
GZ3-60~90/7~10-60 |
60~90 |
0.7~1.0 |
6 |
15 |
|||||
|
GZ3-120/70-200 |
120 |
7.0 |
19.6 |
22 |
|||||
|
GZ3-150/6-20 |
150 |
0.6 |
2 |
11 |
|||||
|
GZ3-180/12-40 |
180 |
1.2 |
4 |
18.5 |
|||||
การเลือกคอมเพรสเซอร์ไดอะแฟรม GZ3 จำเป็นต้องจับคู่รุ่นกับทั้งการไหลของก๊าซที่ต้องการและแรงดันขาเข้าและขาออก หมายเลขรุ่นเพียงอย่างเดียวไม่ได้ให้ข้อมูลเพียงพอที่จะพิจารณาว่าการกำหนดค่าเหมาะสมกับกระบวนการเฉพาะหรือไม่
สำหรับการใช้งานที่มีแรงดันดูดใกล้เคียงกับความดันบรรยากาศ รุ่นต่างๆ เช่น GZ3-20/13, GZ3-25/7, GZ3-30/12 และ GZ3-40/10 ครอบคลุมข้อกำหนดการไหลของก๊าซที่แตกต่างกันที่แรงดันปล่อยที่ค่อนข้างต่ำ
เมื่อก๊าซทางเข้าได้รับแรงดันแล้ว อัตราส่วนการอัดที่ต้องการจะเปลี่ยนไป ตัวอย่างเช่น GZ3-45/0.5-10 ทำงานด้วยแรงดันขาเข้า 0.05 MPa และแรงดันปล่อย 1.0 MPa ในขณะที่ GZ3-50/16-150 ทำงานด้วยแรงดันขาเข้า 1.6 MPa และแรงดันปล่อย 14.7 MPa
สำหรับการใช้งานที่มีแรงดันสูง ช่องทางเข้าอาจมีหลาย MPa อยู่แล้ว GZ3-40/70-450 ระบุไว้สำหรับแรงดันดูด 7.0 MPa และแรงดันไอเสีย 44.1 MPa GZ3-90/100-340 ทำงานตั้งแต่ 9.8 MPa ที่ทางเข้า จนถึง 33.3 MPa ที่ทางออก
ตัวอย่างเหล่านี้แสดงให้เห็นว่าเหตุใดจึงไม่ควรพิจารณาอัตราการไหลแยกกัน ความดันขาเข้า ความดันเป้าหมายการปล่อย และความจุก๊าซที่ต้องการต้องได้รับการประเมินร่วมกันเพื่อระบุการกำหนดค่าที่เหมาะสม
ก่อนที่จะระบุคอมเพรสเซอร์ไดอะแฟรม GZ3 โปรดระบุเงื่อนไขการทำงานจริงและข้อกำหนดของกระบวนการก่อน ข้อมูลนี้ช่วยกำหนดรุ่นและการกำหนดค่าที่เหมาะสม รวมถึง:
|
รายการที่เลือก |
ข้อมูลที่จำเป็น |
|
การไหลของก๊าซ |
อัตราการไหลตามปริมาตรที่ต้องการในหน่วย Nm³/h |
|
สภาพทางเข้า |
แรงดันในการดูดและอุณหภูมิในการดูด |
|
ข้อกำหนดของร้าน |
แรงดันไอเสียที่ต้องการ |
|
การระบุก๊าซ |
ชื่อแก๊สและส่วนประกอบ |
|
คุณสมบัติของแก๊ส |
คุณสมบัติทางกายภาพและเคมี |
|
หน้าที่ปฏิบัติการ |
ข้อกำหนดในการปฏิบัติงานต่อเนื่อง ไม่ต่อเนื่อง หรืออื่นๆ |
|
ความบริสุทธิ์ |
ความบริสุทธิ์ของก๊าซที่จำเป็นหรือการจำกัดการปนเปื้อน |
|
เงื่อนไขพิเศษ |
ลักษณะพิเศษที่มีฤทธิ์กัดกร่อน เป็นพิษ ไวไฟ ระเบิดได้ หรืออื่นๆ |

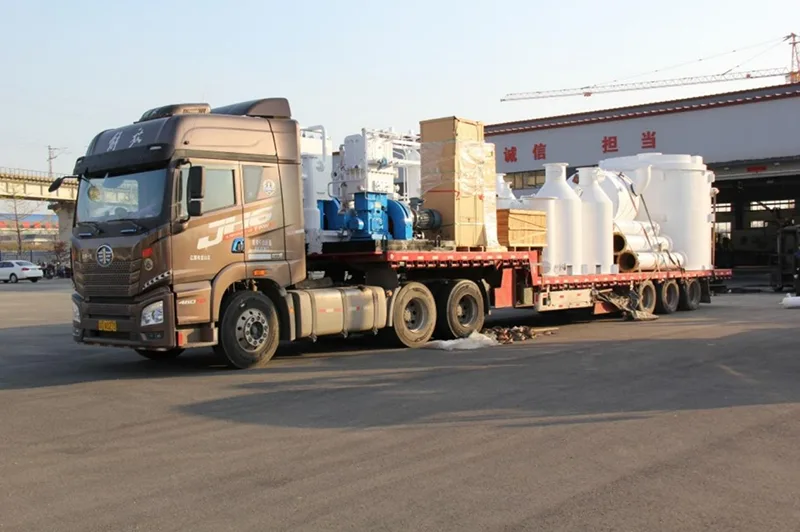

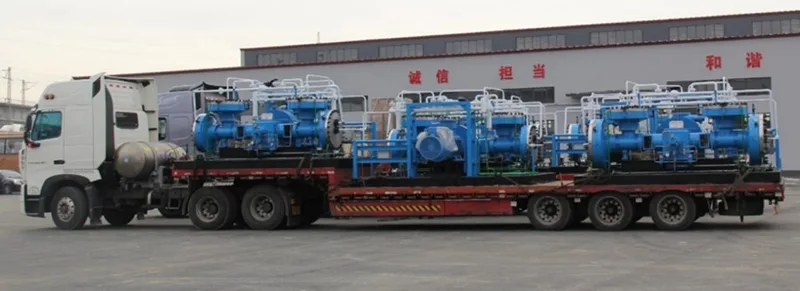

สำหรับอุปกรณ์อุตสาหกรรม การส่งมอบเป็นส่วนหนึ่งของการจัดหาอุปกรณ์มากกว่าที่คิดในภายหลัง หลังจากที่คอมเพรสเซอร์เสร็จสิ้นและเตรียมพร้อมสำหรับการขนส่ง หน่วยจะได้รับการจัดการตามขนาดและน้ำหนัก มีความปลอดภัยสำหรับการขนส่งและบรรทุกเพื่อส่งมอบไปยังไซต์ของลูกค้า
สำหรับโครงการในต่างประเทศ การเตรียมการบรรจุและการขนส่งขั้นสุดท้ายควรได้รับการยืนยันตามการกำหนดค่าคอมเพรสเซอร์ เส้นทางการจัดส่ง และข้อกำหนดปลายทาง
คอมเพรสเซอร์ไดอะแฟรม GZ3 สามารถพิจารณาได้สำหรับระบบแก๊สที่เกี่ยวข้องกับ:
·การอัดแก๊สที่มีความบริสุทธิ์สูง
·ระบบจ่ายก๊าซแบบพิเศษ
·แรงดันแก๊สเฉื่อย
·การจัดการก๊าซที่หายากและมีคุณค่า
·ก๊าซกระบวนการทางเคมี
·ระบบก๊าซปิโตรเคมี
·บริการก๊าซไวไฟและระเบิด
·การจัดการก๊าซพิษ
·การอัดก๊าซที่มีฤทธิ์กัดกร่อน
·อุปกรณ์แก๊สแรงดันสูง
·ระบบทดสอบห้องปฏิบัติการและก๊าซ
รุ่นที่ให้มามีแรงดันตั้งแต่ 12 ถึง 240 Nm³/h นอกจากนี้ยังมีการกำหนดค่าช่วง 60–90 Nm³/h ที่แสดงเป็น GZ3-60~90/7~10-60
แรงดันไอเสียที่ระบุไว้สูงสุดคือ 44.1 MPa สำหรับ GZ3-40/70-450 GZ3-12/36-410 ถึง 40.2 MPa
ใช่. หลายรุ่นมีสภาวะการดูดแรงดัน ตัวอย่างเช่น GZ3-90/100-340 ระบุด้วยแรงดันดูด 9.8 MPa
ไดอะแฟรมแยกห้องแก๊สออกจากระบบน้ำมัน ป้องกันการสัมผัสโดยตรงระหว่างก๊าซอัดและน้ำมันหล่อลื่น
เริ่มต้นด้วยการไหลของก๊าซที่ต้องการ จากนั้นเปรียบเทียบแรงดันดูดจริงและแรงดันไอเสียที่ต้องการ การใช้งานที่มีการไหลสูงโดยเพิ่มความดันเล็กน้อยเป็นหน้าที่ของคอมเพรสเซอร์ที่แตกต่างจากการใช้งานที่มีการไหลต่ำซึ่งต้องใช้ MPa หลายสิบที่ทางออก
ระบุชื่อและองค์ประกอบของก๊าซ อัตราการไหล ความดันและอุณหภูมิในการดูด ความดันไอเสียที่ต้องการ สภาพการทำงาน และข้อกำหนดพิเศษใดๆ ที่เกี่ยวข้องกับความบริสุทธิ์ วัสดุ การปิดผนึก หรือการจัดการก๊าซอันตราย Jinding สามารถกำหนดการกำหนดค่า GZ3 ที่เหมาะสมได้
