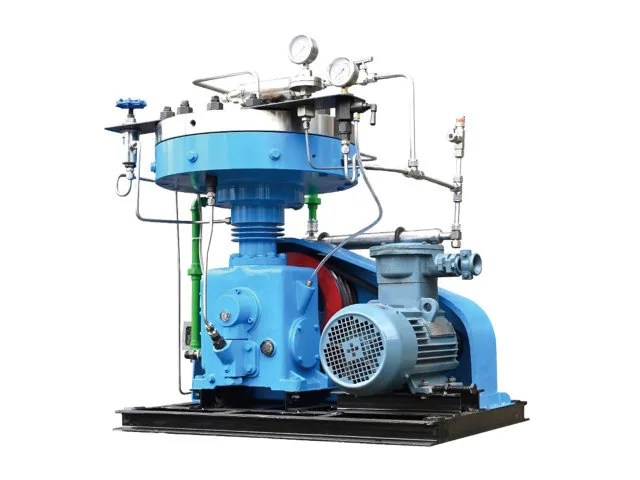

Z ไดอะแฟรมคอมเพรสเซอร์

คอมเพรสเซอร์ไดอะแฟรม Z ใช้ไดอะแฟรมที่ยืดหยุ่นเพื่อแยกห้องแก๊สออกจากส่วนไฮดรอลิกและกลไกของคอมเพรสเซอร์ ในระหว่างการทำงาน ไดอะแฟรมจะเคลื่อนที่ไปตามน้ำมันไฮดรอลิกเพื่อเปลี่ยนปริมาตรของห้องแก๊ส และทำรอบการดูดและการบีบอัดให้สมบูรณ์ เนื่องจากก๊าซอัดยังคงแยกออกจากน้ำมันหล่อลื่น เส้นทางของก๊าซจึงเหมาะสำหรับการใช้งานที่มีความสำคัญต่อความบริสุทธิ์ของก๊าซ การปิดผนึกที่มีการควบคุม หรือความเข้ากันได้ของก๊าซแบบพิเศษ การจัดเรียงรูปตัว Z และการกำหนดค่าแบบขั้นตอนเดียวทำให้มีแพลตฟอร์มอุปกรณ์ที่ใช้งานได้จริงสำหรับงานการบีบอัดเหล่านี้

เส้นทางก๊าซไร้น้ำมัน

สำหรับการบีบอัดไดอะแฟรม ความบริสุทธิ์ของก๊าซขึ้นอยู่กับการแยกห้องแก๊สออกจากระบบหล่อลื่นเป็นหลัก ไดอะแฟรมเป็นตัวกั้นการทำงานระหว่างก๊าซอัดและน้ำมันไฮดรอลิก ดังนั้นน้ำมันหล่อลื่นจึงไม่เข้าไปในห้องแก๊สระหว่างการทำงานปกติ

การจัดวางนี้ทำให้ Z Diaphragm Compressor เหมาะสำหรับก๊าซที่มีการพาน้ำมันหรือการสัมผัสกับสารหล่อลื่นอาจส่งผลต่ออุปกรณ์ปลายน้ำ คุณภาพผลิตภัณฑ์ หรือสภาวะของกระบวนการ มีความเกี่ยวข้องอย่างยิ่งกับระบบก๊าซที่มีความบริสุทธิ์สูงและพิเศษ

การปิดผนึกสำหรับบริการแก๊สพิเศษ

ห้องแก๊สแบบปิดและการแยกไดอะแฟรมทำให้มีเส้นทางการบีบอัดที่ควบคุมได้สำหรับก๊าซที่ต้องมีการจัดการอย่างระมัดระวัง การกำหนดค่าซีรีส์ Z สามารถใช้กับก๊าซเฉื่อยรวมถึงก๊าซไวไฟ ระเบิด พิษ และก๊าซพิเศษอื่นๆ ที่เลือกได้ โดยขึ้นอยู่กับวัสดุที่จำเป็นและการตรวจสอบสภาพการทำงาน

การทำความเย็นและการทำงานต่อเนื่อง

คอมเพรสเซอร์ไดอะแฟรม Z ใช้น้ำหล่อเย็นแบบหมุนเวียนเพื่อควบคุมอุณหภูมิการทำงานระหว่างการอัดแก๊ส ความต้องการในการทำความเย็นขึ้นอยู่กับแก๊ส อัตราส่วนความดัน อัตราการไหล และสภาวะการทำงาน ดังนั้นการกำหนดค่าการทำความเย็นขั้นสุดท้ายควรตรงกับรุ่นและหน้าที่ของกระบวนการที่เลือก

รุ่นที่มีอยู่ทำงานที่ประมาณ 400–420 รอบ/นาที ขึ้นอยู่กับการกำหนดค่า อัตรากำลังอยู่ในช่วงตั้งแต่ 3 kW สำหรับยูนิตการไหลต่ำขนาดกะทัดรัด ไปจนถึง 30 kW สำหรับรุ่นการไหลสูงกว่าในช่วงซีรีส์ Z ปัจจุบัน

พารามิเตอร์ทางเทคนิค

การใช้งานทางอุตสาหกรรมทั่วไป

คอมเพรสเซอร์ไดอะแฟรม Z สามารถกำหนดค่าสำหรับงานอัดแก๊สที่แตกต่างกันใน:

· ระบบจ่ายก๊าซที่มีความบริสุทธิ์สูง

· การจัดการก๊าซชนิดพิเศษและหายาก

· กระบวนการทางเคมีและปิโตรเคมี

· ไฮโดรเจนและระบบก๊าซที่เกี่ยวข้องกับพลังงานอื่นๆ

· ห้องปฏิบัติการและการทดสอบอุปกรณ์แก๊ส

· ระบบเติมและกู้คืนก๊าซ

· การบีบอัดก๊าซเฉื่อย

· การใช้งานก๊าซไวไฟหรือระเบิดที่เลือก

· การจัดการก๊าซพิษหรือเป็นอันตราย

· ระบบแปรรูปแก๊สแรงดันสูง

การกำหนดค่าจริงของคอมเพรสเซอร์ขึ้นอยู่กับคุณสมบัติของก๊าซ สภาวะแรงดัน การไหลที่ต้องการ และข้อกำหนดในการปฏิบัติงานของไซต์งาน

การกำหนดค่าทางเทคนิค

คำถามที่พบบ่อย

1. คอมเพรสเซอร์ไดอะแฟรม Z สามารถรองรับก๊าซชนิดใดได้บ้าง

ซีรีส์ Z สามารถกำหนดค่าสำหรับก๊าซที่มีความบริสุทธิ์สูง เฉื่อย ไวไฟและระเบิดได้ เป็นพิษ และก๊าซพิเศษอื่นๆ ควรตรวจสอบองค์ประกอบก๊าซและสภาพการใช้งานก่อนเลือกคอมเพรสเซอร์

2. น้ำมันหล่อลื่นสัมผัสกับก๊าซอัดหรือไม่?

ไม่ ไดอะแฟรมแยกห้องแก๊สออกจากส่วนไฮดรอลิกและส่วนหล่อลื่น ป้องกันไม่ให้ก๊าซอัดและน้ำมันหล่อลื่นสัมผัสโดยตรงตามปกติ

3. แรงดันทางออกสูงสุดที่มีอยู่ในรุ่น Z series ที่ระบุไว้คือเท่าใด?

ในบรรดารุ่นที่ให้มา GZ-1.1/21-270 มีแรงดันทางออก 27 MPa(G) แรงดันที่ใช้บังคับขึ้นอยู่กับรุ่นที่เลือก สภาพทางเข้า และการไหลที่ต้องการ

4. ซีรีส์ Z เหมาะสำหรับก๊าซที่มีความบริสุทธิ์สูงหรือไม่

ใช่. ห้องก๊าซที่แยกไดอะแฟรมจะแยกก๊าซอัดออกจากระบบหล่อลื่น ทำให้คอมเพรสเซอร์เหมาะสำหรับการใช้งานกับก๊าซที่มีความบริสุทธิ์สูงหลายประเภท

5. Jinding ต้องการข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

Jinding ต้องการแรงดันและอุณหภูมิขาเข้า แรงดันทางออก อัตราการไหลที่ต้องการ องค์ประกอบของก๊าซ ข้อกำหนดในการดำเนินงาน และข้อมูลคุณสมบัติทางกายภาพและเคมีที่เกี่ยวข้องสำหรับก๊าซพิเศษ

6. ฉันจะเลือกระหว่างรุ่น Z series ต่างๆ ได้อย่างไร?

ควรเลือกแบบจำลองตามประเภทของก๊าซ แรงดันขาเข้า แรงดันทางออก อัตราการไหล และสภาวะการทำงาน Jinding สามารถแนะนำการกำหนดค่าที่เหมาะสมได้หลังจากตรวจสอบข้อมูลกระบวนการทั้งหมดแล้ว
